| File No.0075 スキャナーのフィルムホルダー ピンボケ防止改良
|
||
|
私は、仕事柄、膨大なポジフィルムを保有し、デジタルカメラしか使わなくなった現在に至ってもまだポジからスキャニングしてデータ化する作業を折に触れて続けている。データ化するのは、主に35ミリ判と67判だが、後者はサイズが大きいこともあって、スキャニングにややコツがいる。というのも大きいだけにホルダーにセットしても、時として下向きに撓(たわ)みやすく、それがピンボケにつながるのだ。 |
||

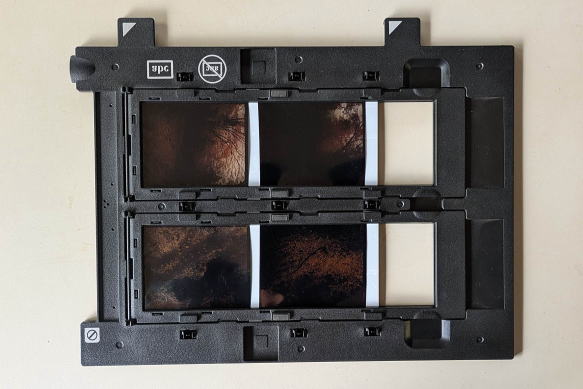

![]() 短冊状に切ったプラスチック板を両面テープでホルダーに貼り付ける。プラ板どうしの間隔は72ミリにした。 ![]() 67判ポジフィルムをセットしたところ。プラ板が支えになって撓むこともなく、平面性がほぼ担保される。 ![]() プラ板がない時の67判ポジフィルムを横から見たところ。このようにフィルム自体の重みやスキャナーの熱によって、時に下に向けて撓むことがある。7〜8割は問題ないが、このように撓んでしまうと、どうしてもピンボケになる。

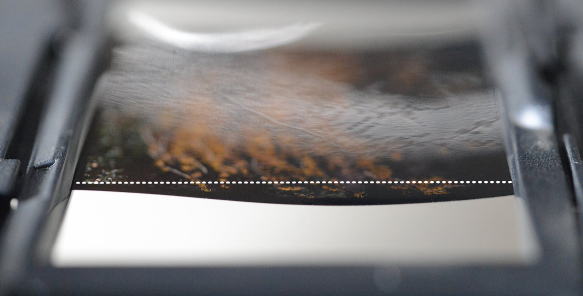

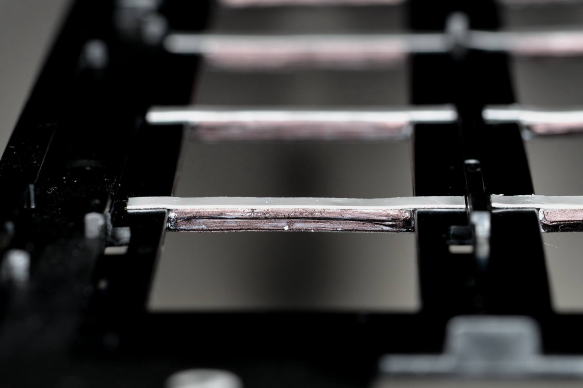

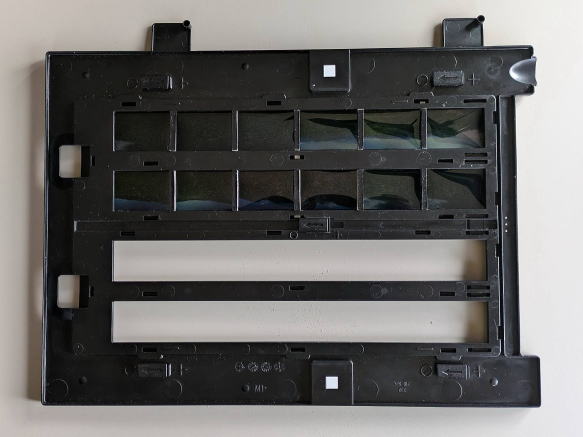

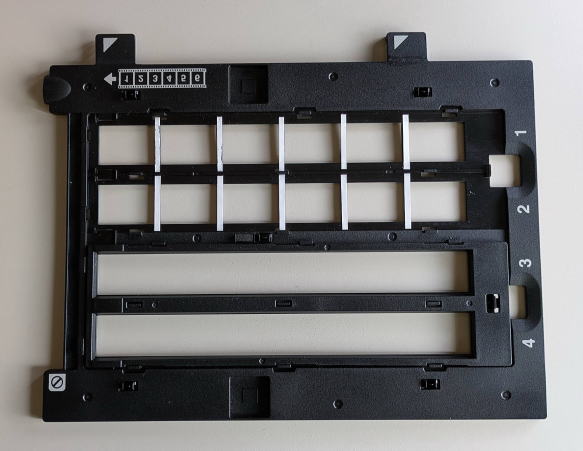

![]() ちなみに35ミリ判ポジフィルムをホルダーにセットした場合。横から見ると、若干の撓みや波打ちが生じているのがわかる。67判ほどのピンボケにはならないと思われるが、おそらく中心部は比較的良好でも周辺部のピンボケはどうしても避けられないだろう。徹底的にこだわるのであれば、マウントしてスキャンするか、もしくは67判と同様にプラ板を追加すれば、平面性を保ったままのスキャニングも可能となるが、さすがにどちらの方法でもそこまでするのは大変だ。 以下、記事+写真NEW 上のキャプションで書いた35ミリ判用フォルダーにも平面性を担保させるプラ板を取り付けてみた。最初、プラ板の幅を6ミリにした。プラ板の幅が広い方が、ポジを置く際も置きやすいだろうと思ったからだが、この追加をした上でプレビューしてみると、自動画像認識によるトリミングミスが目立った。うまくいくこともあったが、回数を重ねると、後半部分のトリミングのズレが大きくなることが多かった。 ![]() とりあえず2列分、ポジの曲がり防止用プラ板補強材を取り付けた35ミリ用フォルダー。写真に写っている短冊状の白い部分は0.2ミリ厚のプラ板で、その裏に2ミリ厚のプラ板を貼り付け、さらにその裏には黒テープが貼ってある。黒テープを貼らないと、白いプラ板も画像のうちと認識されて、トリミングミスにつながる。最初、0.5ミリ厚のプラ板のみでやってみたが、押さえ枠の取り付けが、やや厳しくなった。取り付けられないことはないが、キツキツになって、ポジフィルムの位置の調整が難しい。そこで、薄いプラ板に変えると、支障が解消した。 ![]() 補強材の拡大。白い短冊状の部分が0.2ミリ厚プラ板。その下の少し黒い部分が2ミリ厚プラ板。すべて両面テープで固定した。2ミリ厚プラ板も白なので、側面を油性ペンで黒く塗った。 ![]() 35ミリ判ポジフィルムを並べて、押さえ枠を取り付けたところ。すべてのコマが補強材に載るようにするのは、そう難しくない。ただ補強材の貼り付け位置は正確にする必要がある。 ![]() 裏側から見たところ。最初の0.5ミリ厚プラ板だけの場合。スキャナーの熱でポジフィルムが曲がると、一緒にプラ板も曲がって、それが両端のピンボケにつながったが、フィルムを載せる部分を0.2ミリ厚プラ板にした上で補強用に2ミリ厚プラ板を裏に貼り付けてから、そういう問題も起きなくなった。この写真では2ミリ厚プラ板だけに同寸法の黒テープを貼ってあるが、その後、2列分にまたがるように幅3ミリの黒テープを貼る方法に変更した。すると画像周囲の黒い部分の直線がきれいになった。 |
||
